Bypass en una bomba de agua - cuándo conviene y cómo ajustarlo

Un bypass en una bomba de agua no es un detalle menor: bien resuelto, estabiliza el funcionamiento, protege el equipo y facilita el mantenimiento; mal planteado, roba caudal, baja la presión útil y puede acelerar averías. En este artículo explico qué hace realmente este circuito de derivación, cuándo merece la pena instalarlo en fontanería, cómo se dimensiona y qué errores conviene evitar para que la bomba trabaje con menos estrés y más coherencia.

Qué es un bypass en una bomba de agua y para qué sirve

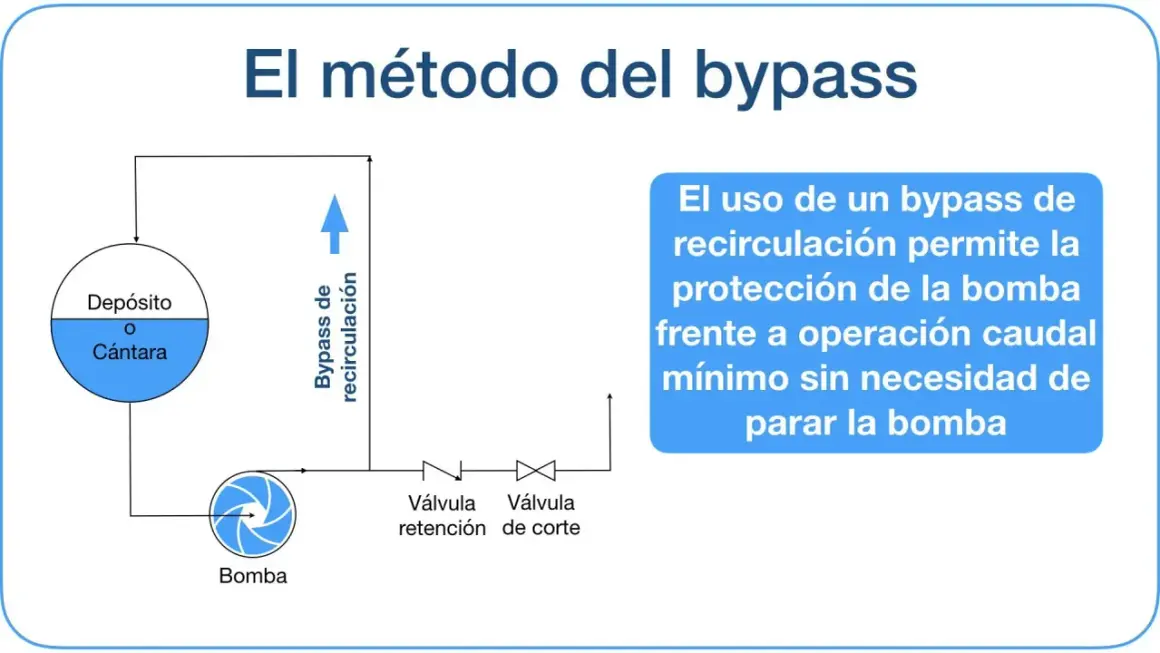

Yo suelo explicarlo de una forma simple: el bypass es una derivación que conecta dos puntos del circuito para que el agua pueda seguir otro recorrido distinto al principal. En una bomba de agua, esa derivación puede unir aspiración e impulsión, o bien abrir una ruta paralela para mantener un caudal mínimo cuando la demanda baja demasiado.

La función cambia según la instalación. En algunos casos ayuda a cebar la bomba y a expulsar aire; en otros protege frente al funcionamiento a caudal demasiado bajo, que es una de las situaciones que más castigan el equipo. También puede servir como apoyo temporal durante una intervención, sin dejar a la instalación completamente parada.

La idea de fondo es siempre la misma: no interrumpir por completo el flujo cuando la bomba no debe asumir todo el trabajo. Esa lógica es útil, pero exige más precisión de la que parece, y por eso conviene revisar bien en qué escenario se aplica.

Cuándo conviene usarlo y cuándo lo evitaría

En una vivienda, una comunidad o una instalación pequeña, el bypass tiene sentido cuando la bomba necesita un apoyo técnico real, no cuando se usa como parche para una instalación mal resuelta. Yo lo recomiendo sobre todo en grupos de presión, en circuitos donde el caudal varía mucho y en montajes donde el fabricante pide una circulación mínima para evitar sobrecalentamiento o trabajo inestable.

En cambio, lo evitaría si la bomba ya incorpora protección interna, si la derivación va a robar demasiada energía al punto de consumo o si el circuito puede quedar con una trayectoria demasiado fácil por el bypass y demasiado difícil por la instalación principal. En esos casos, la solución no es “abrir más el bypass”, sino corregir el dimensionado.

En España, además, yo no perdería de vista el marco normativo: el CTE HS 4 marca 100 kPa para grifos comunes, 150 kPa para fluxores y calentadores, y limita la presión en cualquier punto de consumo a 500 kPa. A eso se suma la UNE 149202, que ordena el diseño de los equipos de presión en edificios. Si el bypass contradice esas condiciones, no es una mejora: es un problema bien maquillado.

Cómo se dimensiona para no perder presión ni caudal

Aquí es donde más fallos veo. Un bypass no se dimensiona “a ojo” ni se copia de otra instalación. La regla práctica es sencilla: debe dejar pasar el caudal necesario para proteger la bomba o facilitar la operación, pero no tanto como para convertirse en la vía preferente del agua. Yo parto siempre de tres datos: el caudal mínimo de la bomba, la curva de trabajo y la pérdida de carga que introduce la derivación. Si el bypass es demasiado ancho o la válvula abre demasiado pronto, la bomba trabaja descargada y el sistema pierde eficiencia. Si, por el contrario, el bypass es demasiado restrictivo, no cumple su función cuando la bomba entra en una zona delicada.

Las piezas que normalmente no deberían faltar

• Válvula de corte, para aislar el circuito en mantenimiento.
• Válvula antirretorno, para evitar retornos de agua cuando la bomba para o cambia de régimen.
• Válvula de regulación o tarada, cuando el bypass debe abrir solo a partir de cierta presión o caudal.
• Manómetro, porque sin lectura real es fácil creer que el sistema trabaja bien cuando no es así.
• Tramo de tubería adecuado, con diámetro y material compatibles con la instalación principal.

En bombas de marcas como Grundfos o Xylem, la documentación técnica insiste en una idea muy concreta: la derivación puede facilitar el cebado y ayudar a mantener condiciones de trabajo seguras, pero no debe quedar abierta sin criterio cuando la instalación ya está en régimen. Esa diferencia entre ayuda temporal y atajo permanente es la que separa una solución útil de una fuga de rendimiento.

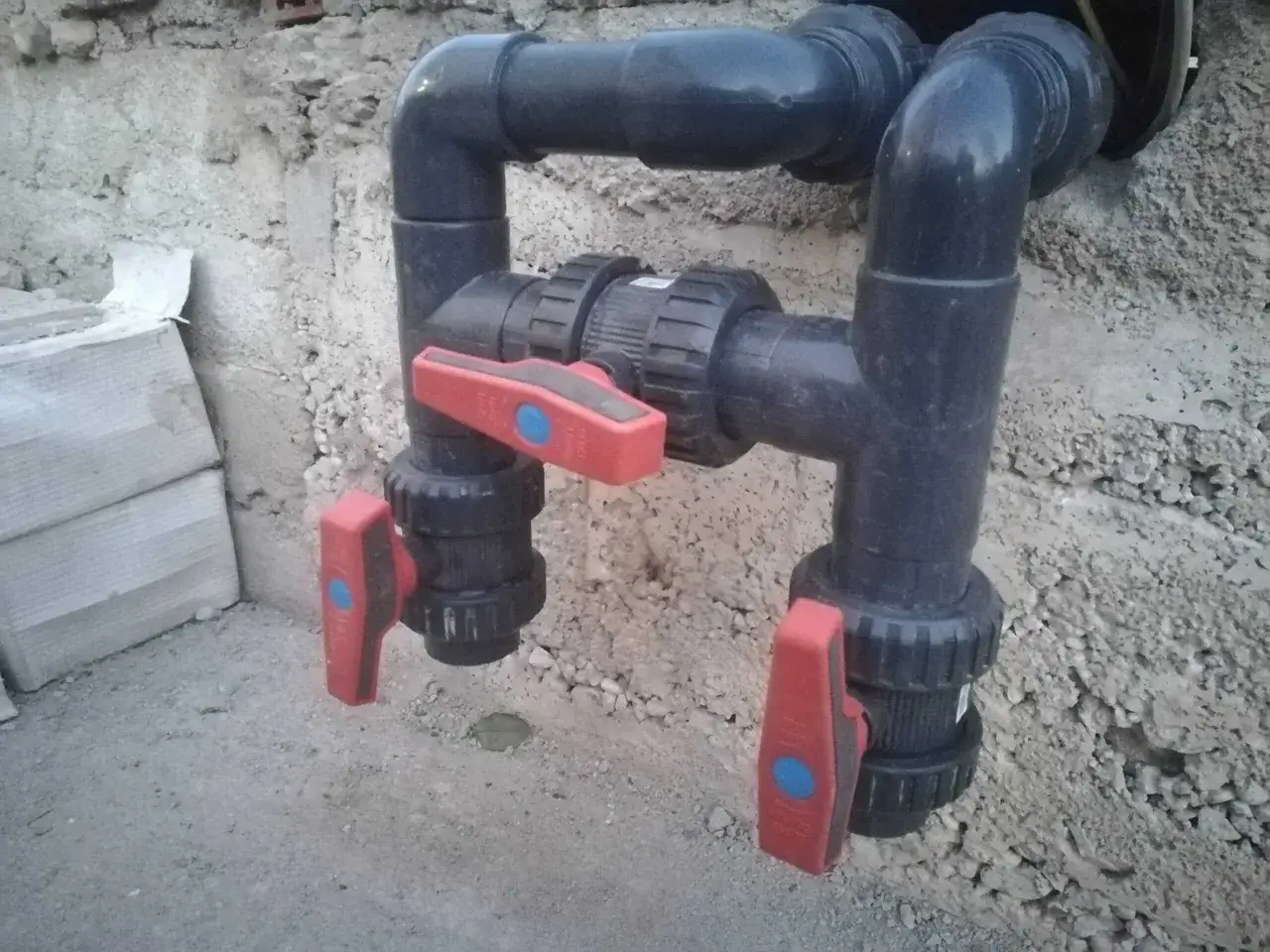

Cómo lo instalo paso a paso sin generar averías

Cuando lo monto en obra, sigo un orden bastante rígido. No lo hago por manía; lo hago porque los problemas más caros suelen aparecer justo cuando alguien invierte ese orden y luego intenta compensarlo con una válvula más cerrada o una bomba más potente.

1. Compruebo si el bypass realmente es necesario y qué función debe cumplir: cebado, caudal mínimo o mantenimiento.
2. Reviso la presión de trabajo, el caudal esperado y la ubicación de la bomba dentro de la instalación.
3. Instalo la derivación en el punto correcto, evitando que cree un corto hidráulico directo entre entrada y salida sin control.
4. Coloco la válvula de corte y la antirretorno donde tengan sentido operativamente, no donde “quepa mejor”.
5. Purgo el aire del circuito y verifico que la bomba no arranca seca ni con ruidos anómalos.
6. Pruebo el sistema con varios escenarios de demanda, no solo con el consumo máximo.

Si el bypass está pensado para cebado, lo cierro cuando la instalación ya se ha estabilizado. Si está pensado para caudal mínimo, lo ajusto con calma y observo temperatura, vibración y presión de impulsión. Esa observación de campo vale más que cualquier intuición rápida.

Los errores que más encarecen la reparación

Hay fallos que se repiten tanto que ya los trato como señales de alerta. El primero es dejar el bypass demasiado abierto “para ir sobre seguro”; el resultado suele ser una instalación que funciona, sí, pero con menos presión útil de la esperada y con un consumo energético peor. El segundo es omitir la antirretorno, algo que termina en retornos indeseados o en movimientos extraños del agua cuando la bomba se para.

También veo con frecuencia bypasses que no están pensados para la bomba concreta: diámetro excesivo, válvula mal tarada o una derivación que no respeta la curva de trabajo. Otro error clásico es usar el bypass para tapar un problema de aspiración, de cavitación o de falta de presión en la red. Eso no se corrige con una derivación; se corrige en la raíz.

• Señal de bypass demasiado abierto: caída de presión en consumo, caudal pobre y agua que “se va” por la derivación.
• Señal de bypass insuficiente: bomba ruidosa, temperatura elevada y funcionamiento inestable en baja demanda.
• Señal de antirretorno defectuosa: retornos, golpes de ariete o lectura errática del manómetro.
• Señal de mal diseño general: la bomba trabaja más de lo debido y el bypass no soluciona nada.

Después de instalarlo, yo reviso siempre las juntas, el sentido de montaje, la accesibilidad de las llaves y el comportamiento con varios usos reales, no solo con una prueba rápida. Si algo falla en esas primeras comprobaciones, casi nunca es casualidad.

Lo que cambia cuando el bypass está bien resuelto

Cuando el circuito está bien pensado, se nota enseguida: la bomba arranca más suave, la presión es más estable y la instalación tolera mejor los cambios bruscos de consumo. En una comunidad o en un pequeño local técnico, eso se traduce en menos avisos, menos ruido y menos desgaste prematuro.

Mi criterio es bastante claro: el bypass no debe sustituir a un buen diseño hidráulico, pero sí puede completar una instalación bien calculada. Si la bomba, la derivación y las válvulas trabajan como un conjunto, el sistema gana fiabilidad. Si una de esas piezas está sobredimensionada o colocada sin lógica, el bypass deja de ser una ayuda y pasa a ser una fuente de problemas.

Antes de cerrar una obra, yo me quedo con una comprobación final muy simple: que el agua siga el camino que debe seguir en cada modo de trabajo, y que la bomba nunca quede obligada a funcionar fuera de su zona cómoda. Esa es la diferencia entre un montaje correcto y uno que solo parece correcto.
