Lo esencial antes de desmontar nada
- Una vista explosionada muestra la bomba separada por piezas para identificar el orden de montaje y los recambios compatibles.
- Las piezas que más suelen fallar son el cierre mecánico, las juntas, los rodamientos, el impulsor y el condensador en bombas monofásicas.
- El modelo exacto, la referencia de serie y la versión de la bomba valen más que la apariencia exterior.
- Si el cuerpo está fisurado o el motor está dañado, muchas veces sale mejor sustituir que reparar.
- Un mantenimiento simple cada 3 a 6 meses reduce averías repetidas en instalaciones domésticas y grupos de presión.
Qué incluye una vista explosionada de una bomba de agua

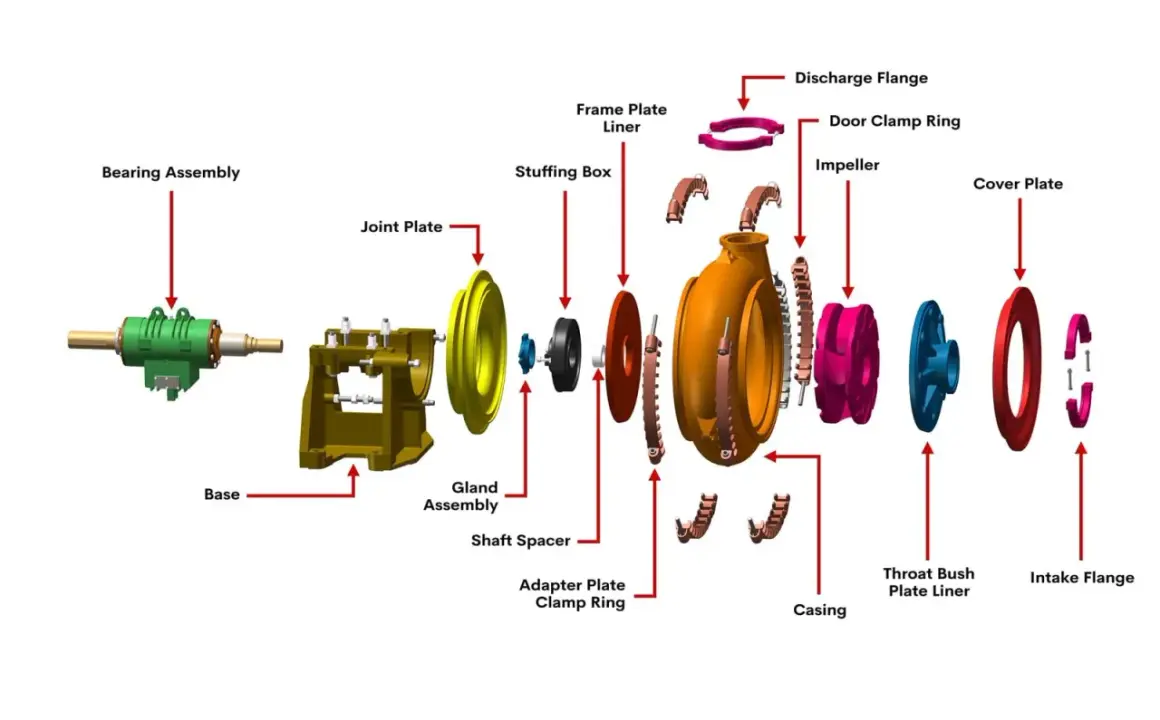

Yo suelo explicar una vista explosionada como si la bomba se hubiera “desmontado en el aire” siguiendo el orden real de montaje. No es solo un dibujo bonito: permite ver cada pieza, su posición y la relación entre partes hidráulicas y eléctricas. En una instalación doméstica o comunitaria, esta lectura evita un error muy común: cambiar un recambio que parece correcto pero no coincide con la versión exacta del equipo.
Normalmente, el despiece separa el conjunto hidráulico del motor, y eso ya da una pista importante. Cuando el documento está bien hecho, también aparecen referencias numéricas, materiales, juntas, tornillería y, en muchos casos, kits de servicio agrupados por familias. La clave no es memorizar piezas, sino entender qué función cumple cada una y en qué zona de la bomba trabaja. Con esa base, ya resulta más fácil interpretar qué pieza falla y por qué la lista de recambios separa componentes que a simple vista parecen una sola pieza.
Las piezas que conviene reconocer primero
Antes de entrar en detalle, yo me fijaría en estas piezas porque son las que más ayudan a diagnosticar una avería real. En bombas centrífugas, que son muy habituales en fontanería, el nombre puede variar según el fabricante, pero la función suele ser la misma.
| Pieza | Qué hace | Señal habitual cuando falla |
|---|---|---|
| Carcasa o voluta | Contiene el agua y transforma la energía de velocidad en presión | Fugas, fisuras, corrosión o pérdida clara de rendimiento |
| Impulsor o rodete | Gira y empuja el agua hacia la salida | Baja presión, vibración, roce o bloqueo por suciedad |
| Eje | Transmite el giro del motor al conjunto hidráulico | Holgura, ruido, desalineación o atascos |
| Cierre mecánico | Sella el paso del eje para que no escape agua | Goteo por la zona trasera, humedad o cal alrededor del cuerpo |
| Rodamientos | Permiten que el eje gire con suavidad | Zumbido, calentamiento o vibración anormal |
| Juntas tóricas y planas | Cierran uniones entre tapas, cuerpo y racores | Pequeñas fugas al arranque o después de desmontar |
| Motor | Genera el movimiento de la bomba | No arranca, salta el térmico o pierde fuerza |
| Condensador | Ayuda al arranque en bombas monofásicas | Zumbido sin giro, arranque irregular o paradas intermitentes |
En bombas multietapa también aparecen difusores, que son piezas internas que dirigen el flujo entre etapas. No siempre salen en un despiece básico, pero cuando están presentes conviene mirarlos con calma, porque una simple erosión ahí ya afecta mucho al caudal. Cuando ya distingues estas piezas, el siguiente paso es leer bien la numeración para no pedir un recambio casi idéntico pero incompatible.
Cómo leer la numeración de piezas sin equivocarte
Este punto es el que más problemas evita. Yo no empezaría nunca por la pieza “parecida”, sino por la placa de la bomba, la referencia completa y el despiece exacto del modelo. Una misma familia puede tener varias versiones con diferencias pequeñas en material, diámetro del impulsor, tipo de cierre o potencia del motor, y ahí es donde se cometen los errores caros.
- Localiza la referencia completa de la bomba y, si es posible, una foto nítida de la placa.
- Comprueba si el despiece separa solo la parte hidráulica o también el motor y el acoplamiento.
- Revisa el material de las piezas clave: acero inoxidable, fundición, latón o tecnopolímero no siempre son intercambiables.
- Confirma la tensión y la alimentación: 230 V monofásica no es lo mismo que 400 V trifásica.
- Fíjate en la versión o revisión del producto, porque una pequeña actualización cambia la compatibilidad.
- Si el fabricante ofrece kits, compara el contenido del kit con la lista de la avería real, no solo con el nombre comercial.
En la práctica, una cifra o una letra mal leída basta para pedir un cierre mecánico que no ajusta o un impulsor con diámetro distinto. Yo siempre prefiero una comprobación extra antes de cerrar el pedido, porque un repuesto “casi igual” suele acabar retrasando la reparación. Con el código bien interpretado, el problema deja de ser “la bomba falla” y pasa a ser “esta pieza concreta está dando la cara”, que es justo donde empieza el diagnóstico útil.
Averías típicas y la pieza que suele estar detrás
Cuando la bomba ya muestra síntomas, a mí me resulta más útil pensar en patrón de fallo que en pieza aislada. Un mismo ruido puede venir de un rodamiento fatigado, de un impulsor rozando la carcasa o de una falta de cebado; por eso no conviene cambiar a ciegas. Esta tabla resume los casos que más veo en mantenimiento de fontanería.
| Síntoma | Causa probable | Qué revisaría primero |
|---|---|---|
| La bomba arranca pero no da caudal | Impulsor bloqueado, aire en aspiración o sentido de giro incorrecto | Prefiltro, cebado, válvula de retención y estado del rodete |
| Gotea por la parte trasera | Cierre mecánico desgastado o junta dañada | Zona del eje, cal acumulada y estado del sello |
| Hace ruido metálico o vibra más de la cuenta | Rodamientos gastados o impulsor desequilibrado | Holgura del eje, rozamientos y fijación del conjunto |
| Zumba y no gira | Condensador defectuoso en monofásicas o rotor agarrotado | Condensador, eje manualmente y posible bloqueo interno |
| Salta el protector térmico | Exceso de esfuerzo del motor, rodamientos duros o bobinado fatigado | Consumo, temperatura y carga mecánica del conjunto |
| La presión cae con el tiempo | Desgaste del impulsor, fugas internas o suciedad en el circuito | Rodete, juntas, filtros y válvulas de paso |
Ojo con un detalle que se pasa por alto: no todo problema “de bomba” está dentro de la bomba. En muchas averías de grupos de presión, la aspiración, la válvula antirretorno o un filtro obstruido hacen parecer que el fallo es mayor de lo que realmente es. A partir de ahí, toca decidir si el arreglo compensa o si sale mejor sustituir la bomba entera.
Cómo elegir el recambio correcto en España
Cuando toca comprar repuestos, yo me fijo antes en la compatibilidad que en el precio. En España es muy habitual encontrar recambios OEM y compatibles, pero el ahorro solo merece la pena si coinciden bien el cierre, el material, el diámetro y la referencia de la versión. Si el agua es dura, si hay arena o si la bomba trabaja en una comunidad con uso intenso, esa elección importa todavía más.
| Recambio | Precio orientativo | Cuándo suele compensa |
|---|---|---|
| Juntas y tóricas | 3 a 15 € | Cuando la fuga es pequeña y el cuerpo está sano |
| Condensador | 8 a 25 € | Si la bomba zumbaba pero el motor no arrancaba bien |
| Cierre mecánico | 15 a 60 € | Cuando hay goteo por el eje y no existe daño mayor |
| Rodamientos | 10 a 40 € | Si el ruido viene del giro y el eje aún está recuperable |
| Impulsor o rodete | 20 a 90 € | Si está erosionado, rozado o con incrustaciones serias |
| Kit hidráulico o cabezal | 60 a 200 € | Si varios elementos del cuerpo están ya fatigados |
| Bomba doméstica nueva | 100 a 350 € | Si el motor, la carcasa y el conjunto ya no merecen seguir |
Mi regla práctica es sencilla: si la reparación suma ya cerca del 50% o 60% de una bomba nueva, empiezo a pensar en sustitución. No es una ley fija, pero sí una referencia sensata cuando sumas pieza, desplazamiento y mano de obra. En recambios compatibles, no me basta con que “entre” la pieza; necesito que el sello, el material y la geometría sean equivalentes, porque un ajuste forzado suele durar poco. Esa comparación, bien hecha, evita gastar dos veces en una instalación que ya está pidiendo relevo.
Cuándo compensa reparar y cuándo sustituir
Yo suelo separar esta decisión en cuatro escenarios bastante claros. Si la bomba tiene pocos años, el cuerpo está entero y el fallo se limita a un cierre, un condensador o un rodamiento, reparar tiene mucho sentido. En cambio, cuando hay corrosión, fisuras, bobinado quemado o varios repuestos tocados a la vez, la reparación deja de ser eficiente.
| Situación | Mi lectura | Decisión habitual |
|---|---|---|
| Fuga leve en el eje y resto del equipo correcto | Avería localizada | Reparar |
| Ruido de rodamientos con impulsor en buen estado | Intervención asumible | Reparar |
| Carcasa fisurada o muy corroída | Daño estructural | Sustituir |
| Motor con bobinado dañado o térmicos repetidos | Fallo eléctrico serio | Sustituir |
| Varios recambios a la vez en una bomba antigua | Reparación poco rentable | Sustituir |
En comunidades y equipos de presión, yo soy bastante prudente con las reparaciones “de parche”. Si la bomba alimenta una instalación crítica y ya ha tenido dos incidencias similares, a menudo compensa más instalar un equipo nuevo o, como mínimo, renovar el conjunto que se ha quedado corto. Y para no llegar tan a menudo a ese punto, el mantenimiento preventivo sigue siendo la mejor palanca.
El mantenimiento que evita ver el despiece demasiado a menudo
La mayoría de averías repetidas se pueden retrasar bastante con una rutina simple. No hace falta hacer una intervención pesada cada mes, pero sí conviene revisar unos puntos básicos con cierta disciplina, sobre todo en bombas que trabajan a diario o en grupos de presión de edificios.
- Revisar fugas, vibraciones y ruidos al menos una vez al mes si la bomba trabaja de forma continua.
- Limpiar filtros y prefiltros cada 1 a 3 meses cuando hay sedimentos, arena o agua con mucha cal.
- Comprobar la presión del vaso de expansión y el estado de la instalación cada 6 meses.
- Verificar que la bomba no trabaja en seco, porque eso castiga enseguida el cierre mecánico.
- Inspeccionar conexiones eléctricas, condensador y aprietes una vez al año.
- Proteger la instalación frente a heladas, especialmente en salas técnicas poco aisladas.
- Guardar foto de la placa y del despiece para pedir repuestos sin depender de memoria.
En equipos que se paran durante meses, yo también recomiendo mover el eje si el fabricante lo permite y cebar bien la bomba antes de volver a ponerla en servicio. Es un gesto pequeño, pero evita arranques en seco y rozamientos innecesarios. Si quieres acertar a la primera, me quedo con una regla simple: identifica bien la bomba, confirma la versión y no compres solo por parecido visual.
Lo que yo verifico antes de cerrar el pedido
Antes de comprar, yo haría siempre esta comprobación final, porque ahorra devoluciones y llamadas innecesarias. No hace falta ser técnico para hacerlo bien; basta con ser metódico y no confiarse por una imagen del catálogo.
- Referencia exacta de la placa y número de serie.
- Foto del conjunto completo y de la pieza dañada.
- Medidas del impulsor, del cierre mecánico o de la junta si el fabricante ofrece varias versiones.
- Tensión, frecuencia y tipo de alimentación del motor.
- Material del cuerpo y de las piezas en contacto con el agua.
- Sentido de giro y tipo de montaje, sobre todo en bombas de sustitución.
Con esos datos, la compra deja de ser una apuesta y pasa a ser una reposición bien resuelta. Si además el equipo ya tiene años, yo compararía el coste del repuesto con el precio de una bomba nueva antes de cerrar el pedido, porque esa decisión suele marcar la diferencia entre una reparación útil y una solución que solo compra tiempo.
