Grupo de presión en fontanería - qué es y cómo funciona

Un grupo de presión sirve para que el agua llegue con fuerza estable cuando la red no alcanza por sí sola, algo muy común en plantas altas, instalaciones largas o edificios con muchos puntos de consumo. Bien planteado, evita duchas flojas y caídas bruscas de caudal; mal planteado, convierte un problema de suministro en una fuente de ruido, consumos altos y averías. Aquí voy a explicar de forma clara cómo trabaja, qué piezas mandan de verdad, cuándo conviene instalarlo y qué revisar antes de comprar o renovar uno.

Qué problema resuelve en una instalación de agua

Yo suelo explicarlo de forma simple: el grupo de presión no “crea” agua, compensa la presión que falta. Si la red municipal llega justa o el recorrido hasta el punto de consumo es largo, la presión se pierde entre altura, rozamientos y accesorios. El resultado se nota enseguida en la ducha, en una llave de planta alta o cuando coinciden varios usos a la vez.

En una vivienda unifamiliar puede aparecer por la altura de la planta superior, por una acometida débil o por un trazado interior con demasiadas pérdidas. En un edificio, el problema se multiplica porque no todos los vecinos consumen a la vez, pero cuando lo hacen, el punto más desfavorable es el que manda. Ahí entra en juego el equipo de sobreelevación: da el empuje que falta y evita que cada apertura de grifo se convierta en una lotería.

También conviene entender cuándo no hace falta. Si la red ya ofrece presión suficiente en el punto más exigente, añadir una bomba no mejora nada; de hecho, puede empeorar el comportamiento de la instalación si no se regula bien. Por eso, antes de pensar en potencia, yo miraría siempre el problema real: altura, pérdidas y demanda simultánea. Con esa base, el mecanismo se entiende mejor viendo el recorrido real del agua.

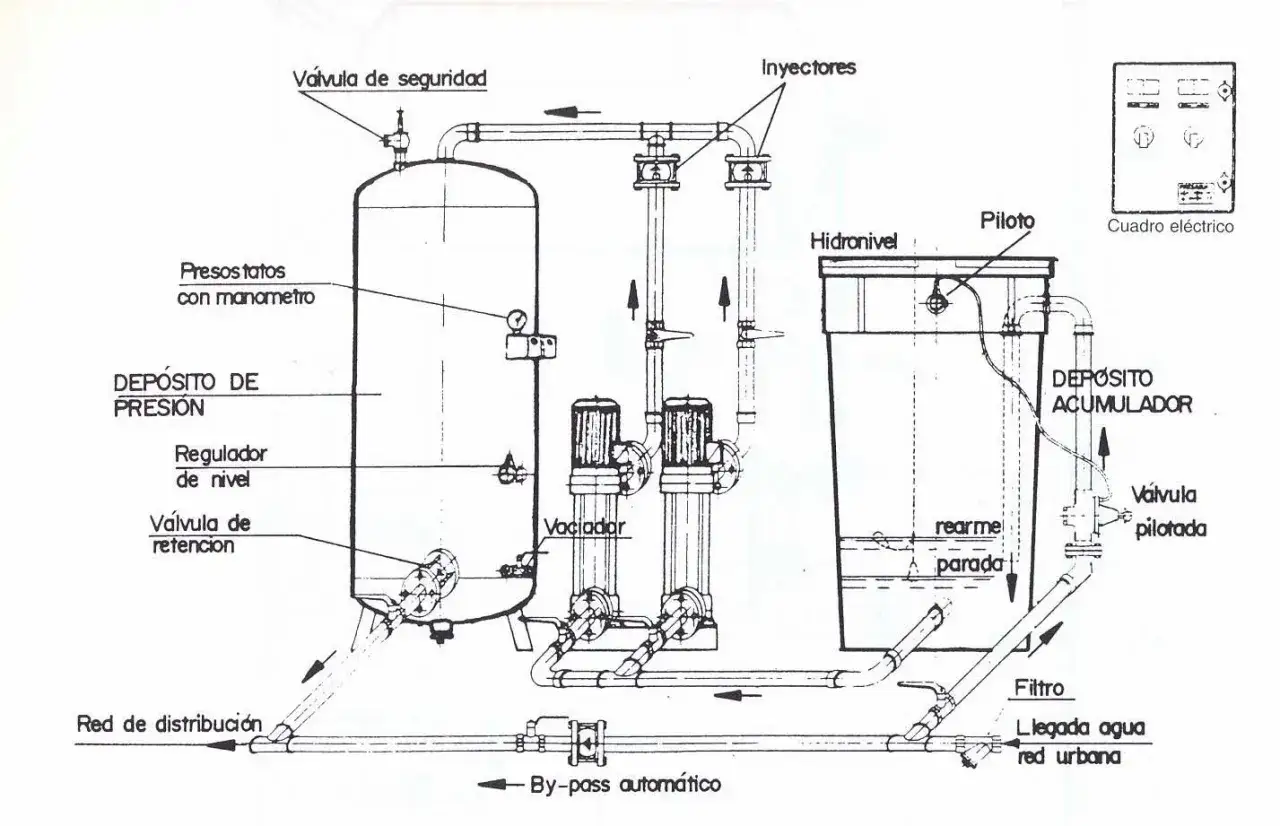

Cómo funciona un grupo de presión paso a paso

El funcionamiento básico es sencillo, pero conviene verlo en orden. El grupo mide la presión disponible, compara ese valor con el punto de consigna y decide si debe arrancar la bomba o modular su velocidad. Si la instalación pide agua y la presión baja, el sistema actúa; cuando la presión se recupera, se detiene o reduce el esfuerzo.

1. El agua entra desde la red o desde un depósito auxiliar. En equipos convencionales, ese depósito evita que la bomba aspire directamente de la red y mejora la seguridad de la instalación.
2. El presostato o el controlador detecta la caída de presión. El presostato es el interruptor que ordena el arranque y la parada; el manómetro solo muestra la presión real, pero no gobierna el sistema por sí mismo.
3. La bomba impulsa el agua hacia la red interior. Al girar, suma energía al agua y eleva la presión hasta el nivel fijado.
4. La válvula antirretorno impide que el agua vuelva hacia atrás. Ese detalle parece menor, pero evita pérdidas de carga y retornos indeseados cuando la bomba se detiene.
5. El depósito de presión amortigua los arranques. Guarda una pequeña reserva y reduce el número de encendidos, que es uno de los factores que más castigan al motor.
6. Si hay variador de frecuencia, la bomba ajusta su velocidad. Así mantiene la presión más estable sin estar arrancando y parando todo el tiempo.

En los equipos con by-pass, cuando la presión de red es suficiente, el agua puede pasar sin obligar a trabajar al grupo. Eso ahorra energía y alarga la vida útil de la instalación. La mecánica es simple; el rendimiento real depende de las piezas que la sostienen.

Los componentes que de verdad marcan la diferencia

No todos los grupos de presión se comportan igual aunque tengan una potencia parecida. Yo me fijo sobre todo en estas piezas, porque son las que separan una instalación estable de otra problemática:

La pieza más infravalorada suele ser la protección contra trabajo en seco. Cuando la aspiración se queda sin agua, la bomba no “sufre un poco”; puede dañarse con rapidez. También me importa mucho la accesibilidad: si el mantenimiento obliga a desmontar media sala para cambiar un presostato, la instalación ya nace mal pensada.

Con estos elementos en mente, el siguiente paso es decidir qué arquitectura encaja mejor con el edificio o la vivienda.

Qué tipo conviene según el edificio o la vivienda

En la práctica hay tres enfoques que aparecen una y otra vez. Cada uno funciona bien en su sitio, pero no me gusta vender ninguno como solución universal. La clave está en el tamaño del consumo, la estabilidad de la red y la facilidad de mantenimiento.

Si el edificio tiene una red interior razonablemente uniforme, un sistema con variador suele dar muy buen resultado porque mantiene la presión más estable y evita arranques continuos. Si la instalación es pequeña y el consumo no es muy exigente, un conjunto convencional bien regulado sigue siendo perfectamente válido. Yo no metería un sistema más complejo solo por modernidad; lo montaría si resuelve un problema real.

En España, además, hay un detalle práctico importante: el CTE obliga a que el sistema se diseñe para que las zonas que ya tienen presión suficiente puedan alimentarse sin poner en marcha el grupo. Esa lógica de funcionamiento alternativo evita trabajar de más y mejora la eficiencia. Elegir bien el sistema correcto es solo la mitad; la otra mitad es dimensionarlo con cabeza.

Cómo saber si hace falta y qué presión debe dar

La forma rápida de orientarse es mirar tres cosas: altura, pérdidas de carga y presión residual mínima en el punto más desfavorable. Como referencia sencilla, 10 metros de altura equivalen aproximadamente a 1 bar. Si el grifo más lejano está en una planta alta, la bomba no solo tiene que vencer esa altura; también debe compensar codos, filtros, tuberías largas y accesorios. El CTE marca en los puntos de consumo una presión mínima de 100 kPa para grifos comunes y 150 kPa para fluxores y calentadores, con una presión máxima que no debe superar 500 kPa. Traducido a algo operativo, yo pensaría en una instalación que llegue con margen suficiente sin dispararse. Si falta presión en el último punto, el grupo tiene sentido; si sobra en casi toda la red, quizá antes convenga un reductor de presión o un reajuste del trazado.

Un ejemplo ayuda a aterrizarlo. Si el punto más desfavorable está a 18 metros de altura, ya necesitas unos 1,8 bar solo para salvar la elevación. Si a eso sumas 0,6 bar de pérdidas en el circuito y 1 bar de presión residual útil en el grifo, el equipo debe arrancar alrededor de 3,4 bar, antes de añadir el margen que limite los arranques y paradas. En instalaciones reales, esa cuenta cambia mucho según el diámetro de tuberías, el número de consumos simultáneos y la calidad del diseño.

También importa el caudal simultáneo, no solo la presión. Un grupo puede dar mucha presión y quedarse corto cuando varias duchas, lavabos o equipos trabajan a la vez. Por eso los sistemas de varios pisos o de uso intensivo se calculan sobre el caudal punta, no sobre un consumo idealizado. Una vez calculado, el equipo solo da buen resultado si se mantiene y se monta sin atajos.

Los fallos habituales y el mantenimiento que de verdad importa

Cuando una instalación con grupo de presión da problemas, casi siempre veo el mismo patrón: o está mal dimensionada, o alguna pieza de control no está haciendo su trabajo. Los síntomas más comunes son bastante claros:

• Arranques y paradas demasiado frecuentes, normalmente por un depósito mal cargado o insuficiente.
• Presión que sube y baja de forma brusca, típico de un presostato mal ajustado o de una regulación pobre.
• Ruido metálico, vibración o zumbidos, señales que pueden apuntar a cavitación, aire en la aspiración o anclajes deficientes.
• Caudal pobre en horas punta, muchas veces por falta de capacidad real y no por una avería puntual.
• Descebado o trabajo en seco, un problema serio que exige protección correcta desde el diseño.
• Fugas pequeñas pero persistentes, que obligan al equipo a arrancar más de la cuenta y acortan su vida útil.

El mantenimiento útil no es solo “mirar si funciona”. Yo revisaría, como mínimo, la precarga del depósito, el estado de la válvula antirretorno, la limpieza de filtros, la lectura del manómetro y la frecuencia de arranque. Si una bomba enciende cada pocos segundos, algo no va bien: o el vaso está mal dimensionado, o hay una fuga, o el ajuste de presión es incorrecto.

La cavitación merece una mención aparte. Aparece cuando la bomba aspira con demasiada dificultad y el agua llega a formar burbujas de vapor dentro del cuerpo de la bomba. El síntoma suele ser ruido, pérdida de rendimiento y desgaste prematuro. No es un detalle menor ni algo “normal” del funcionamiento; si aparece, hay que corregir la causa. Antes de cerrar, hay un punto que siempre reviso: la normativa y la accesibilidad real del equipo.

Lo que revisaría antes de comprar o renovar un grupo de presión

Si yo tuviera que decidir una instalación hoy, me haría estas preguntas antes de firmar nada: cuánta agua se consume de verdad en la hora punta, qué presión llega al punto más desfavorable, dónde se colocará el equipo y quién podrá mantenerlo sin desmontar media sala. Esa parte suele separar una compra sensata de una compra cara que luego da trabajo.

En España, el diseño debe encajar con el CTE y con la lógica de la UNE 149202, que sirve de referencia para el dimensionado de equipos de presión en edificios. Además, el grupo debe ubicarse en un local de uso exclusivo y con acceso claro para revisión y reparación. Eso no es un formalismo: facilita el mantenimiento, reduce averías por manipulación forzada y hace más fácil detectar fugas, vibraciones o fallos de regulación.

También miraría el equilibrio entre seguridad y eficiencia. Un equipo demasiado pequeño trabaja forzado; uno sobredimensionado arranca y para sin necesidad. La solución buena suele ser menos espectacular de lo que promete un catálogo, pero bastante más útil en el día a día: presión estable, consumo razonable, protección frente al trabajo en seco y piezas accesibles para revisar. Si esas cuatro condiciones están bien resueltas, el grupo de presión deja de ser un problema y pasa a hacer exactamente lo que tiene que hacer.
