En una instalación de fontanería, la simbología del presostato no es un detalle menor: de ella depende entender cuándo arranca una bomba, cuándo se detiene y qué protección activa un plano de control. Yo suelo leer primero ese símbolo porque, si está bien interpretado, aclara de un vistazo la lógica del sistema y evita errores muy caros en mantenimiento y sustitución.
Lo esencial para leer un presostato en un plano técnico

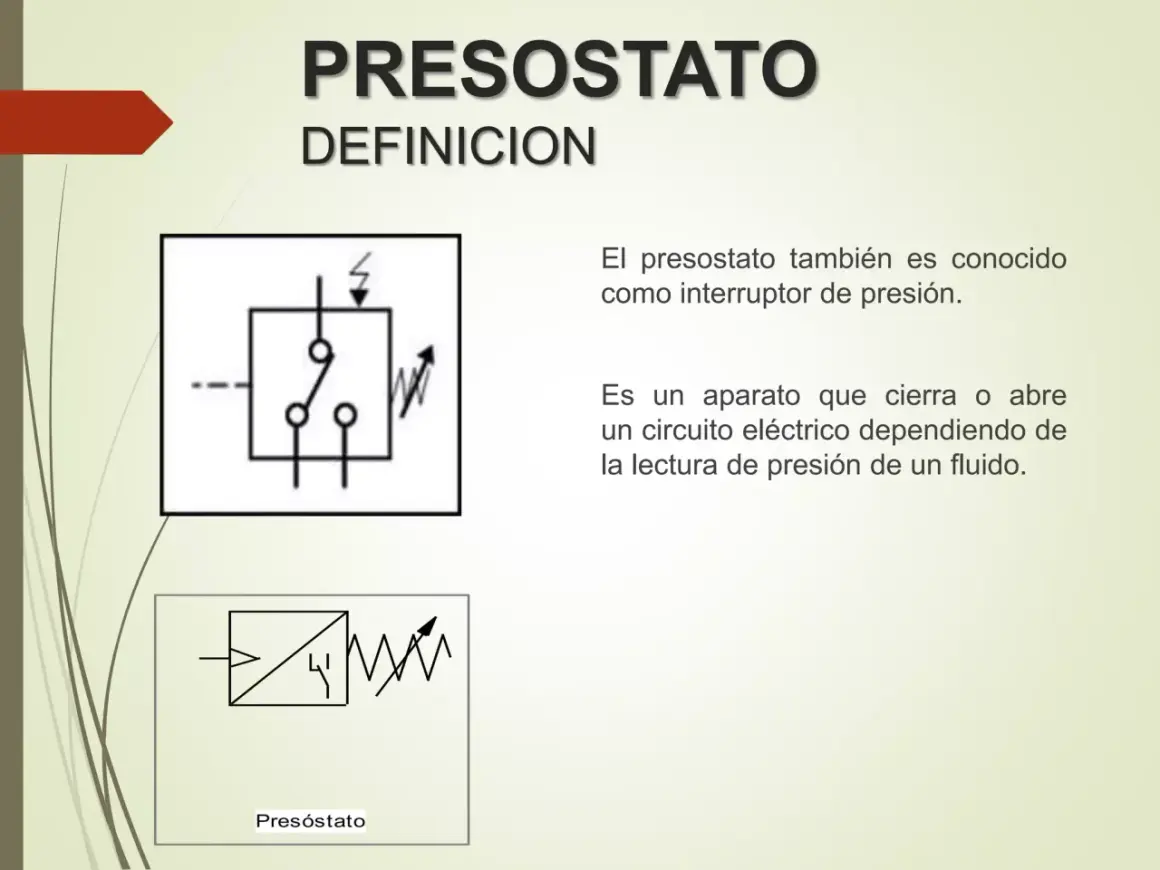

- El presostato se representa como un interruptor accionado por presión, pero el dibujo cambia según el tipo de plano.
- En P&ID, la información clave suele estar en el código funcional: PS, PSL, PSH, PSHH o PSLL.
- En esquemas eléctricos importa mucho el estado normal del contacto y si actúa como normalmente abierto o normalmente cerrado.
- En circuitos hidráulicos o neumáticos, la simbología suele mostrar la señal de presión y el elemento de conmutación, no solo el contacto eléctrico.
- El mismo presostato puede verse distinto en un plano de proceso, en un unifilar y en un circuito de mando.
- La leyenda del proyecto manda: dos planos distintos pueden usar variantes de dibujo para el mismo dispositivo.
Qué representa realmente el presostato en fontanería
El presostato es un dispositivo de control que cambia de estado cuando la presión alcanza un valor prefijado. En fontanería se usa mucho en grupos de presión, bombas de achique, depósitos, protección contra работа en seco y automatización básica de instalaciones de agua. Su función práctica es simple, pero su representación gráfica no lo es tanto: el símbolo puede hablar del contacto eléctrico, del punto de consigna o de la lógica de alarma.
Yo lo separo en dos ideas. Por un lado está el elemento físico, que detecta la presión mediante membrana, fuelle o sistema equivalente. Por otro, está el símbolo documental, que puede indicar si el dispositivo dispara por presión alta, por presión baja o por una diferencia entre dos puntos. Esa distinción es importante porque un presostato no se lee igual que un manómetro ni que un transmisor de presión.
En la práctica, el error más común es pensar que el dibujo muestra “cómo es” la pieza por dentro. No siempre. Muchas veces el plano solo quiere decirte “aquí hay una conmutación por presión” y, a partir de ahí, el resto lo completa la leyenda. Con esto claro, el siguiente paso es ver cómo cambia la representación según el tipo de plano que tengas delante.
Cómo cambia la simbología según el tipo de plano
La misma instalación puede aparecer en tres lenguajes gráficos distintos. Yo recomiendo no mezclar ninguno de ellos, porque cada uno responde a una pregunta diferente: el P&ID dice qué hace el sistema, el esquema eléctrico dice cómo conmuta y el circuito hidráulico o neumático dice cómo circula la señal o el fluido.
| Tipo de plano | Cómo suele verse el presostato | Qué información aporta | Qué no conviene asumir |
|---|---|---|---|
| P&ID | Burbuja o identificador funcional con letras como PS, PSL o PSH | Función del instrumento, variable medida y umbral de actuación | No indica por sí solo si el contacto es NO o NC |
| Esquema eléctrico | Contacto accionado por presión, a veces con referencia al elemento sensor | Lógica de apertura o cierre del circuito de mando | No aclara siempre si la presión es alta o baja sin leer la etiqueta |
| Hidráulico o neumático | Símbolo funcional con línea de señal y elemento de conmutación | Relación entre presión de pilotaje y respuesta del sistema | No sustituye al detalle eléctrico de la bobina o del relé |
En P&ID, siguiendo la lógica habitual de la ISA-5.1, lo importante es la identificación funcional. En esquemas de fluidos, como los que se apoyan en ISO 1219, el foco está en la relación entre la presión y el elemento que conmuta. Y en un cuadro eléctrico de una bomba, lo que manda es el estado del contacto y su papel en el arranque, el paro o la alarma.
Si yo estuviera revisando una sala de bombas de una comunidad, un hotel o una nave, nunca me quedaría con una sola vista del sistema. Cruzo siempre el P&ID con el esquema eléctrico y con la instalación real. Ese hábito evita muchas sustituciones equivocadas. A partir de aquí, el siguiente tema es entender los códigos que aparecen dentro o junto al símbolo.
Qué significan PS, PSL, PSH y sus variantes
En documentación técnica, las letras no están puestas al azar. P suele referirse a presión, S a switch o conmutador, y las letras adicionales indican el sentido de actuación. El código no describe la carcasa del equipo, sino su función dentro del proceso.
| Código | Lectura habitual | Uso práctico en fontanería |
|---|---|---|
| PS | Presostato genérico | Control básico de presión en un circuito de agua |
| PSL | Presostato de baja presión | Protección frente a falta de presión o marcha en seco |
| PSH | Presostato de alta presión | Paro o alarma por sobrepresión en grupo de bombeo |
| PSLL | Baja-baja presión | Segunda barrera de seguridad cuando la caída de presión es crítica |
| PSHH | Alta-alta presión | Protección reforzada frente a sobrepresión severa |
| PDS | Presostato diferencial | Control de filtros, obstrucciones o diferencias entre dos puntos de red |
En instalaciones reales, PSL es muy frecuente en bombas que no deben trabajar sin carga suficiente, mientras que PSH se ve mucho en circuitos de impulsión donde interesa evitar golpes de presión o daños en la red. El presostato diferencial, por su parte, me parece especialmente útil en filtración y equipos donde una caída de rendimiento avisa de suciedad, obstrucción o pérdida de caudal útil.
Conviene recordar que el código no basta por sí solo para conocer la lógica completa. Lo normal es que el plano también marque el punto de consigna, el rango de actuación o la función de alarma. Esa información abre la puerta a la siguiente cuestión: cómo interpretar el estado normal del contacto, que es donde muchas lecturas se malinterpretan.
Cómo leer el estado normal del contacto
En un presostato, el estado normal no significa “lo que suele pasar en la instalación”, sino la posición de reposo del contacto cuando no se ha alcanzado el umbral de actuación. Esta distinción, que parece pequeña, cambia completamente la lectura del símbolo. Un contacto puede aparecer normalmente abierto o normalmente cerrado, pero eso no te dice si la bomba está funcionando ahora; te dice cómo se comporta el circuito antes y después de alcanzar la presión fijada.
Yo suelo revisar tres cosas en este orden:
- El punto de consigna, es decir, a qué presión conmuta.
- La dirección de actuación, porque puede disparar por subida o por bajada de presión.
- La lógica del circuito, para saber si abre, cierra, alarma o detiene un equipo.
La histeresis también importa. Es la diferencia entre la presión de disparo y la de retorno, y evita que el sistema conmute sin parar cuando la presión oscila cerca del umbral. En grupos de presión domésticos o comunitarios, esa pequeña banda de diferencia marca la estabilidad de la instalación. Sin ella, el contacto podría estar entrando y saliendo de forma molesta o incluso dañina.
Otro punto delicado es que el mismo presostato puede estar dibujado de forma distinta según la filosofía de control. A veces el esquema muestra el contacto directo; otras, solo la señal que entra en un relé o en un PLC. Por eso nunca me fío de una interpretación aislada. Me voy ahora a los fallos más habituales, porque ahí es donde suele haber problemas de verdad.
Los errores que más confunden en obra y mantenimiento
Hay errores de lectura que se repiten mucho, especialmente cuando el plano llega sin leyenda o cuando varias personas lo han modificado. En fontanería y mantenimiento de edificios, estos son los que más veo:
- Confundir un presostato con un transmisor de presión, aunque uno conmute y el otro mida de forma continua.
- Leer PSH o PSL como si fueran nombres de modelo, cuando en realidad describen la función.
- Suponer que un contacto abierto en el dibujo significa que el sistema está parado.
- Ignorar el sentido de actuación y no saber si dispara por presión alta o baja.
- Aplicar una simbología de un estándar a un plano que usa otra convención interna.
- Pasar por alto el presostato diferencial en equipos de filtración o en redes con varios puntos de medida.
El problema no es solo teórico. Un error de lectura puede llevar a cambiar una pieza que no falla, a puentear una protección o a dejar una bomba sin salvaguarda. En instalaciones de agua eso acaba traduciéndose en averías repetidas, desgaste prematuro o, en el peor caso, en una incidencia seria en la red. Por eso yo prefiero revisar la simbología antes que buscar el fallo a ciegas.
También hay un matiz importante para España: muchas ingenierías trabajan con bibliotecas internas de símbolos, así que dos documentos distintos pueden usar el mismo significado con un dibujo ligeramente diferente. La solución no es memorizar más iconos, sino aprender a leer la lógica del plano. Con esa base, ya se puede pasar a una revisión práctica antes de sustituir o documentar un presostato.
Qué revisaría antes de sustituirlo o documentarlo
Si el objetivo es mantener una instalación fiable, yo no cambiaría un presostato sin confirmar antes varias condiciones. Esto ahorra visitas repetidas y reduce el riesgo de montar un equipo que no encaja con la red.
- El rango de presión de trabajo y el punto exacto de disparo.
- El tipo de contacto, porque no todos sirven para la misma lógica de control.
- La presión diferencial o histéresis, sobre todo en bombas con arranques frecuentes.
- La compatibilidad con el fluido y con el material de la conexión.
- La rosca, el montaje y el grado de protección si está en un entorno húmedo.
- La carga eléctrica que va a gobernar, para no forzar el contacto con más intensidad de la que admite.
En una comunidad de propietarios, por ejemplo, yo prestaría atención a si el presostato gobierna directamente la bomba o si solo manda una señal a un cuadro de maniobra. Esa diferencia cambia el tipo de sustitución. También comprobaría si el equipo está trabajando con agua limpia, con acumulación de cal o con ciclos muy cortos, porque todo eso afecta a la vida útil del mecanismo.
Si además el sistema forma parte de una red de presión más compleja, conviene verificar si el presostato actúa como elemento principal o como respaldo. En muchas instalaciones el respaldo pasa desapercibido hasta que falla el componente principal. Y justo por eso la simbología bien interpretada tiene tanto valor: no solo describe una pieza, también revela el papel que cumple dentro del conjunto.
La lectura correcta del símbolo ahorra averías silenciosas
Cuando leo la simbología de un presostato, no busco un dibujo bonito; busco entender una decisión de control. Ese símbolo me dice si la instalación protege una bomba, si limita una presión excesiva, si avisa de una caída anómala o si supervisa una diferencia de presión que indica suciedad o bloqueo. Esa es la información que de verdad ayuda en mantenimiento.
Mi recomendación práctica es sencilla: no te quedes con una sola vista del plano. Revisa el código funcional, el estado del contacto, la leyenda y, si existe, el esquema de maniobra completo. Con eso suele bastar para interpretar correctamente la mayoría de presostatos usados en fontanería de edificios, grupos de presión y sistemas auxiliares de agua.
Si el plano está incompleto, la mejor decisión no es adivinar. Es contrastar el símbolo con la documentación del fabricante, con el esquema eléctrico y con la lógica real de la instalación. Ahí es donde la simbología deja de ser un dibujo y pasa a ser una herramienta de trabajo útil de verdad.
